تشخیص کولر اینورتر کم مصرف واقعی

کولر گازی اینورتر

[ کولر گازی اینورتر[/caption]

کولر گازی اینورتر

تشخیص کولر اینورتر کم مصرف واقعی

سلام دوستان متاسفانه در بازار فعلی به جرات می توان گفت کولر گازی اینورتر قلابی و فیک چندین برابر بیشتر از کولر گازی اینورتر اصلی در بازار فروش موجود می باشد.

در این شرایط برای اینکه سرمان کلاه نرود و کولر گازی اینورتر قلابی به ما نفروشند باید اطلاعاتی در باره این دستگاه داشته باشیم.

ما در این مطلب سعی کردیم به توضیح و آموزش در باره تشخیص کولر اینورتر کم مصرف واقعی  بپردازیم



گاز کولر گازی اینورتر



نوع گاز کولر گازی کم‌مصرف در ۹۵ % مواقع گاز R410a است که در کولرهای معمولی این گاز R22 می‌باشد و فرق این مورد را شما می‌توانید در برچسب فنی بالا مشاهده کنید

برق کولر گازی اینورتر

کولر های کم مصرف نسبت به کولر های معمولی با آمپر کمتری کار می‌کنند که این مورد را شما می‌توانید با مقایسه برچسب‌های بالا به‌وضوح دریابید

کولر معمولی = ۱۲آمپر کولر اینورتر = ۳٫۲ آمپر

اما در ادامه ۲ راه به شما آموزش داده خواهد شد که این راه‌ها برای افراد متخصص تر قابل برسی است تا زمانی که شما کولر گازی را نخریده باشید امکان برسی ندارد

چک کردن نوع مصرف آمپر کولر گازی

در کولر های معمولی زمانی که آمپرمتر کلمپ را به دستگاه متصل می‌کند آمپرمتر روی یک عدد خاص ثابت می‌شود یا تغییر بسیار کمی دارد ولی در کولر های اینورتر زمانی که شما آمپرمتر کلمپ را به دستگاه متصل می‌کند این تغییرات بسیار زیاد است و اعداد مدام به‌صورت سعودی و نزولی بالا و پایین می‌شود و روی یک رنج خاص ثابت نخواهد شد

کیت الکتریکی کولر گازی اینورتر

چک کردن وجود برد فرمان در کندانسور یا یونیت خارجی

در کولر های اینورتر به دلیل نوع سیستم طراحی شده داخل کندانسور (پنل بیرونی) یک برد نسبتاً بزرگ تعبیه شده است که فرمان‌های کمپرسور را کنترل می‌کند که معمولاً در کولر های معمولی این برد وجود ندارد و اگر هم وجود داشته باشد کوچک‌تر و ابتدایی‌تر است

خازن

[caption id="attachment_1633" align="alignnone" width="251"] خازن[/caption]

توجه داشته باشید کولر گازی اینورتر کم مصرف اصلی ،فاقد خازن می باشد.

یعنی هیچ نوع خازن خشک و روغنی(خازن کمپرسور،خازن فن) ندارد.



ودر نهایت بهترین و مطمن ترین راه برای خرید یک دستگاه کولر گازی اینورتر اصلی،خرید از یک فروشگاه و مرکز معتبر می باشد

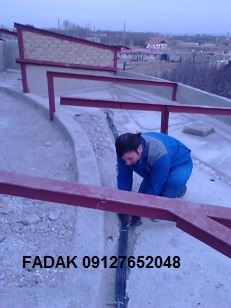

آموزش لوله کشی کولر گازی

لوله کشی کولرگازی در کرج

آموزش لوله کشی کولر گازی به صورت توکار

با توجه به ساخت مهندسی و اصولی تمامی ساختمان های جدید لوله کشی کولرگازی نیز به تاسیسات لوله کشی و پایپینگ ساختمان اضافه شده است

به نوعی که تمامی سازندگان در مرحله ساخت لوله کشی کولرگازی را نیز در نظر گرفته و محل آن را تعبیه می‌کند
و دیگر برای نصب اسپلیت کولر گازی دیگر نیازی به لوله کشی روکار و نصب داکت و مشکلاتی که قبلا برای مالکین و نصاب کولرگازی وجود داشت را از بین میبرد

این موضوع می‌تواند بزرگترین حسن لوله کشی توکار باشد به نوعی که پس از نصب کولر گازی دیگر هیچ لوله و مسیر در این مشاهده نمی‌شود و ظاهری بسیار زیبا و شیک دارد.

اما مسئله اصلی لوله کشی توکار کولر گازی

باید به این موضوع مهم دقت داشت که وقتی لوله های کولر گازی های برق و مسیر تخلیه آب درین در درون دیوار تعبیه می‌شوند و روی آنها مصالح گچ و در نهایت نقاشی می‌شود این لوله ها به نوعی درون دیوار دفن شده اند

لوله کشی کولرگازی در کرج

بزرگترین مشکل لوله کشی کولر گازی به صورت توکار این مورد است که زمانی که از متریال نامرغوب اجناس و درجه دو و همچنین از نصاب لوله غیرحرفه ای استفاده شود میتواند خسارت‌های زیان‌بار بسیار بزرگی را به مصرف‌کننده کولر وارد نمایند

از ایرادات لوله کشی غیر استاندارد می‌توان از موارد زیر نام برد:

لوله کشی کولرگازی در کرج

-استفاده از لوله با سایز پایین‌تر وسایل غیر استاندارد برای اسپلیت کولر گازی
-استفاده از لوله های تکه تکه و جوشکاری نمودن لوله ها
-عدم عایق نمودن لوله ها مخصوصاً در محل جوشکاری و اکسید شدن جوش و در نهایت نشتی گاز، لوله‌ها درون دیوار
-استفاده از عایق های نامرغوب
-استفاده از کابل های غیر استاندارد
-استفاده از کابل با تعداد رشته های غیر استاندارد
-عدم تعبیه مسیر درین تخلیه آب کولر گازی
-عدم جانمایی صحیح مسیر درین تخلیه آب کولر گازی

آموزش لوله کشی توکار کولر گازی

لوله کشی کولرگازی در کرج

برای جانمایی لوله کشی کولرگازی در مرحله اول باید به نقشه تاسیسات آن بنا توجه نمود

با توجه به نقشه محل دقیق نصب مشخص میشود و انتهای لوله کشی در آن نقطه قرار می گیرد

حال اگر برای لوله کشی کولرگازی نقشه در نظر گرفته نشده باشد باید به موارد زیر دقت کرد

باید سعی کرد برای محیط هایی مانند پذیرایی در وسط ذیل و محلی قرار گیرد که پنل بالاترین راندمان و بازدهی و همچنین از نظر زیبایی بالاترین کیفیت را داشته باشد

لوله کشی کولرگازی در کرج

1-قسمت کف لوله ها باید  از سقف تمام شده بین ۴۰ الی ۴۵ سانتیمتر ارتفاع داشته باشد
2-انتهای لوله کشی باید از سمت چپ به راست تمام شود
3-مسیر درین تخلیه آب کولر گازی باید از لوله سفید پلاستیکی استفاده شود اما قسمت آخر آن باید توسط شلنگ تراز به اندازه نیم متر استفاده شود
4-شلنگ تخلیه باید در پایین ترین نقطه از لوله ها قرار گیرد
5-تمامی لوله ها کابل عایق شلنگ تخلیه درون یک داکت برق سایز 10 به طول 50 سانتیمتر قرار گیرد
6-حتی الامکان سعی شود برای ادامه لوله کشی از این ۵۰ سانت از یک متر بالاتر یا پایینتر لوله عبور کند به دلیل اینکه در زمان نصب در زمان سوراخ کاری جهت نصب پنل به لوله ها صدمه وارد نشده و لوله ها آسیب نبینند

سایز لوله کولر گازی برای لوله کشی توکار کولر گازی



یکی از سوالات متداولی که نصاب های لوله و مصرف کنندگان کولر گازی با آن برخورد می کنند این است که برای ظرفیت کولر گازی چه سایز از لوله مسی استفاده شود؟؟؟

در حال حاضر اغلب شرکت ها برای ظرفیت های کولر گازی از سایز استاندارد آن برند استفاده می کنند

با اینحال بهترین گزینه این می باشد که قبل از لوله کشی کولرگازی در ساختمان، باید ظرفیت و برنده آن دستگاه انتخاب شود و پس از انتخاب آن به کاتالوگ آن دستگاه مراجعه شود و از سایز لوله و تعداد کابل برق آن مطلع شویم

اما اگر نوع کولر گازی و ظرفیت آن برای شما مشخص نیست می توانید از جدول زیر استفاده کنید:

سایز لوله مسی برای لوله کشی کولر گازی

ظرفیت   9000 BTU	1/4	3/8
ظرفیت BTU12000	1/4	1/2
ظرفیت BTU 18000	1/4	1/2
ظرفیت BTU 24000	3/8	5/8
ظرفیت BTU 30000	3/8	5/8
ظرفیت BTU 36000	3/8	5/8-3/4
ظرفیت BTU 48000	3/8-1/2	3/4

آموزش سیم کشی کولر گازی به صورت توکار

برای سیم کشی و کابل کشی توکار کولر گازی، باید به ظرفیت و نوع سیم کشی آن کولر که قرار است نصب کنیم توجه کنیم

اما اگر مانند موارد فوق نوع و ظرفیت دستگاه مشخص نیست می توان از جدول زیر استفاده نمود

کولر گازی های معمولی غیر اینورتر

ظرفیت	قدرت	فرمان	سنسور
9000	3* 1.5	4*1.5
12000	3* 1.5	4*1.5
18000	3*1.5	4*1.5
24000	3*2.5	4*1.5	2*  5/
30000	3*2.5	4*1.5	2*  5/
36000	3*4	4*1.5	2*  5/
48000	4*25	6*1.5	2*  5/

کولر گازی های اینورتر

آموزش ترموستات Elitech

آموزش ترموستات Elitech

سیم کشی ترموستات

Elitech
آموزش نصب ترموستات سردخانه

راهنمایی نصب ترموستات چیلر الی تک

نقشه سیم کشی ترموستات الیتک

همانطور که میدانیم برای راه اندازی موتور سردخانه در دمای مدنظر باید ترموستات فرمان روشن شدن موتور و فن کندانسور را صادر کند
همچنین می‌توان از این ترموستات برای فرمان المنت و هیتر های اپراتور سردخانه استفاده نمود
در این مطلب به آموزش سیم کشی ترموستات الیتک STC 100‌ می پردازیم
برای سیم کشی انواع ترموستات باید به نقشه و دیاگرام سیم کشی آن توجه نمود
در زیر نقشه سیم کشی ترموستات الی تک STC 100 را مشاهده می فرمایید.

_ برای راه اندازی ترموستات الی تک

stc100
ابتدا باید برق POWER آن را وصل نمود یعنی برق فاز و نول اصلی ترموستات.آموزش ترموستات Elitech
همانطور که در شکل مشاهده میفرمایید فاز و نول اصلی به پایه های ترمینال شماره ۶ و ۷ ترموستات متصل میشود.
سوال:
اگر جای فاز و نول در پایه های ۶ و ۷ ترموستات الی تک stc جابجا شود مشکلی پیش می آید.
جواب:
خیر در این ترموستات در برق ورودی فرقی نمی‌کند که فاز و نول اصلی به پایه های 6_7 متصل شود.

برای تشخیص دما و نمایش دادن مقدار آن بر روی صفحه نمایشگر ترموستات از یک سنسور استفاده می‌شود.



که درون جعبه ترموستات قرار دارد این سنسور از نوع PT100می باشد.

اساس کار این سنسور به این شکل می باشد که با کاهش دما مقاومت آن کاهش یافته و این  کاهش و افزایش مقاومت در کیت الکترونیک ترموستات تشخیص داده شده و فرمان قطع و وصل رله اصلی را صادر میکند.
محل نصب سنسور دما ترموستات elitech stc 100 پایه های 4_5 میباشد.
سوال :
اگر در نصب سنسور جای پایه ها را برعکس ببندیم مشکلی پیش می آید؟آموزش ترموستات Elitech
خیر

در نصب سنسور بین ترمینال 4_5 هیچ فرقی نمی‌کند که سنسور به کدام پایه نصب شود.
اما قسمت اصلی ترموستات قسمت فرمان کمپرسور که می توان از این فرمان برای فرمان فن کندانسور و اواپراتور نیز استفاده شود
پایه های 1_2_3 محل نصب ورودی و خروجی فرمان کمپرسور و کندانسور میباشد

ترمینال شماره ۲ محل ورودی فرمان کمپرسور می باشد

مدار این فرمان که به پای شماره 2 ترموستات الی تک وصل می‌شود از دو محل می‌توانند تامین شود
1 فاز ورودی پاور دستگاه یعنی از پایه ۶ یا ۷ می‌توانند این مدار متصل شود.
همانطور که در نقشه در شکل میبینید برق ورودی ترمینال شماره ۲ از برق اصلی ورودی یعنی پایه شماره ۶ تامین شده است
دقت داشته باشید، بردیداری که از پایه ۶_۷ میگیریم حتما فاز باشد.

ترمینال های شماره ۱ و ۳ خروجی های ترموستات می‌باشند

مدار اصلی فرمان کمپرسور ترمینال شماره ۱ می باشد همانطور که در نقشه می‌بینید یک مصرف کننده Load نیز مشخص شده است که می‌تواند این مصرف کننده کمپرسور و فن کندانسور و اواپراتور باشد.
آخرین ترمینال ترمینال شماره ۳ می‌باشد
از این ترمینال می‌توان برای چراغ آلارم و یا فرمان مخالف کمپرسور که در زمان خاموش بودن کمپرسور در زمان ترموستات این چراغ روشن می‌شود و این مدار برق دار می شود.

آموزش تنظیم ترموستات الی تک elitech stc100

[caption id="attachment_1602" align="alignnone" width="300"] آموزش ترموستات Elitech[/caption]

برای تنظیم دمای ترموستات دکمه set را فشار داده.
دما تنظیمات ترموستات مشخص میشود.

در همین زمان میتوان دمای ترموستات را تنظیم نموده و یک بار دیگر دکمه set را فشار دهید.
_ تنظیمات دیگری در ترموستات وجود دارد که در مصارف گوناگون از آنها استفاده می شود
1 دیفرانشل

de
رنج دمایی است که سردخانه در این محدوده دمایی خاموش و روشن می شود
به طور مثال:
اگر ما این تنظیم را در عدد 4 قرار دهیم دمای تنظیمی سردخانه را روی عدد 0 قرار دهیم، سرد خانه تا دکای 2_ درجه پایین رفته سپس خاموش میشود.
و برای استارت تا دمای 2 می‌رود و بعد استارت می‌شود
این دمای تنظیمی ۴ درجه اختلاف خاموش و روشن شدن میباشد.

تنظیم بعدی حد ماکزیمم و مینیمم می باشد
این تنظیم برای مواردی به کار میرود که سردخانه اذان دمای مینیموم تنظیم شده پایین‌تر نرفته و همچنین از آن دمای ماکسیمم بالاتر نرفته
بطور مثال، می‌توان مینیمم دما را روی دمای 40_ درجه و دمای بالا را تا دمای 10 درجه تنظیم نمود.
تنظیم بعدی تایم استارت می باشد

این تنظیم می توان بعد از رسیدن دما و زمان فرمان کمپرسور این مقدار زمان را به ترموستات دستور داده که پس از گذشت این زمان کمپرسور را وصل نماید معمولاً از این تنظیم برای حالت‌های استفاده می‌شود که کمپرسور پس از مرحله دیفراست، برفک زدایی که اوپراتور خیس می باشد پس از گذشت این زمان و خشک شدن آن کمپرسور و فن روشن شود
میتوان این تنظیم را روی 0 قرار داده و این تنظیم را حذف نمود.

سرویس داکت اسپلیت در کرج

داکت اسپلیت چیست؟

داکت اسپلیت یا هواساز دستگاهی است جهت تامین سرمایش و گرمایش یک محیط.
ساختمان داکت اسپلیت در کرج به این شکل است که یک یونیت خارجی در بیرون از محیط(تراس،پشت بام و...) و یونیت داخلی آن عموما در سقف داخلی محیط تعبیه شده است.
توسط کانال هایی که در زمان ساخت بنا در تمامی محیط های مورد استفاده در سقف ساخت و نصب شده ،جریان هوا سرد یا گرم را در کل فضا به گردش در می آورد.

داکت اسپلیت چگونه کار میکند؟؟؟

همانطور که،گفته شد،داکت اسپلیت دارای یک یونیت خارجی که عموما در پشت بام تعبیه شده می باشد.
یونیت خارجی از کمپرسور،فن و کندانسور(رادیاتور) تشکیل شده و کارکرد آن دقیقا مشابه به کولر گازی می باشد.
گاز سرد را تولید و به یونیت داخلی می فرستد.
در یونیت داخلی داکت اسپلیت یک موتور فن و نیز 2 رادیاتور سرمایشی و گرمایشی وجود دارد.
در فصل گرما،گاز سرد از یونیت خارجی وارد یونیت داخلی شده و توسط فن این سرما از روی رادیاتور برداشته و به محیط منتقل میشود.

داکت اسپلیت چگونه تولید گرما میکند؟؟؟

تولید گرما توسط داکت اسپلیت به 2 روش انجام میشود
1 گاز داغ که توسط کمپرسور در یونیت خارجی تامین میشود
2 آب داغ که توسط پکیج و یا موتورخانه مرکزی تامین شده و توسط لوله های رفت و برگشت به رادیاتور گرمایشی در یونیت داخلی متصل میشود ،و این گرما توسط موتور فن به محیط داده میشود.

سرویس داکت اسپلیت در کرج یا هواساز خانگی!!!!



اگر میخواهید دستگاه شما ،عمر بالا و راندمان مناسبی داشته باشد و در طول فصل گرما و سرما شما با هواساز خود به مشکل بر نخورید حتما باید ،سرویس هواساز خود را بصورت منظم و دورهای در برنامه سالیانه خود قرار دهید.

چرا باید داکت اسپلیت را سرویس کنیم؟؟

دستگاه داکت اسپلیت که به اشتباه برخی از مصرف کنندگان آن را چیلر می نامند،از راندمان بسیار بالایی در صنعت تاسیسات سرمایشی و گرمایشی ساختمان بر خوردار است.
ودر عین حال دارای حساسیت بسیار بالا و خاصی می باشد.
ارزش دستگاه داکت اسپلیت با این تورم موجود بسیار بالا بوده و اگر شما استعلام قیمت داکت اسپلیت خود را از بازار داشته باشید،شاهد افزایش قیمت بعضا 100% در برخی برند ها خواهید بود.
همچنین قیمت ادوات داکت مانند کمپرسور و کویل ها بسیار بالا و هزینه تعویض و خدمات آن سنگین می باشد.
ودر عین حال دارای حساسیت بسیار بالا و خاصی می باشد.
اگر مصرف کننده بصورت فصلی و دورهای اقدام به سرویس دستگاه نماید.بطور حتم مواردی مانند عمر بالای دستگاه،راندمان و عملکرد مطلوب و همچنین کاهش مصرف برق را نتیجه خواهد گرفت.

و با انجام این سرویس کارکرد درست و بدون مشکلی را در طی فصل گرما تضمین خواهد نمود.

چگونه داکت اسپلیت را در کرج سرویس کنیم؟؟؟

برای سرویس داکت اسپلیت در کرج باید مراحل زیر با دقت و تخصص صورت گیرد:
_شستشوی کویل یونیت خارجی،کندانسور با دستگاه کارواش از داخل و خارج
-نظافت و سرویس یونیت داخلی،شستشوی فیلتر ها و در صورت لزوم تعویض فیلترهای هوا
-آچارکشی کلیه اتصالات کمپرسور و لوله های گاز
-آچارکشی کلیه اتصالات و شیر های رفت و برگشت آب گرم

-رفع ارتعاش و صدای داکت اسپلیت
-تست گاز و در صورت نیاز شارژ گاز
-تست آمپر مصرفی کمپرسور(عملکرد کمپرسور)
اصولی و دقیق کمپرسور داکت اسپلیت
-آچارکشی تابلو برق دستگاه و چک نمودن کابل های برق و اتصالات برقی(سوختگی و پوسیدگی)
-تعویض فیلتر آب گرمایشی داکت اسپلیت.
همانطور که متوجه شدید سرویس داکت اسپلیت دارای اهمیت و تخصص بالایی می باشد.

و انجام آن نیازمند مهارت و تجهیزات خاص خود میباشد.
دقت داشته باشید که سرویس غیر اصولی و آماتور که توسط سرویس کاران غیر حرفه ای و ناشی صورت میگیرد،نه تنها به عمر و کارکرد دستگاه شما کمک نمیکند!!!!!! بلکه بسیار مشاهده شده که پس از سرویس توسط افراد غیر متخصص و تازه کار دستگاه به کل از کار افتاده و سوخته است.
و یا راندمان به شدت کاهش پیدا کرده.
گروه فنی فدک سرما با سابقه ای بلند و درخشان در زمینه سرویس داکت اسپلیت در کرج،تعمیرات داکت اسپلیت در کرج،شارژ گاز داکت اسپلیت در کرج
ودر اختیار داشتن سرویسکاران مجرب و متعهد آماده ارایه خدمات به شما همشهریان عزیز در کرج می باشد.
